Mã hàng | Model FL |
Danh mục | Máy mài van Larslap |
Thương hiệu | LARSLAP BRAND |
Nhà cung cấp | LARSLAP |
Xuất xứ | Thụy Điển |
File đính kèm | may-mai-van-model-fl.pdf |
Chia sẻ | |
Liên hệ nhanh |
028-7300 7797
sales@nhatduysgn.com |

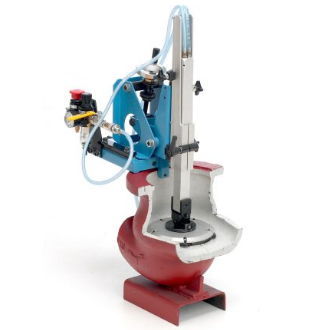

Máy mài van Model FL Kemet
- Máy mài van Model FL dùng mài phẳng siêu mịn cho các van đường kính 2.5 - 12 inch (62 - 300mm) Đầu ổ đĩa mài trên mô hình FL kết hợp thiết bị riêng đĩa mài điều khiển, cho phép mài nhanh và hiệu quả bề mặt phẳng, đặc biệt siêu mịn đế van (seats).
- Máy mài van Model FL có thể được thiết đặt dễ dàng để mài các mặt bích (The flanges) trên các van, điều này làm giảm nguy cơ hư hại cho đế van. Để đáp ứng nhu cầu của Quý khách hàng, máy có thể được trang bị đa dạng kích thước hệ thống điều khiển và đầu mài van cho phép mài van kích thước trong phạm vi 62 - 300mm (2,5 – 12 inch).
- Mỗi mô hình FL được cung cấp với hộp đựng tùy chỉnh / lưu trữ đầy đủ với các phụ kiện, được trang bị các ngăn được thiết kế đặc biệt phù hợp hình dạng của từng bộ phận máy, cho phép người vận hành xác nhận trong nháy mắt rằng tất cả các bộ phận máy được đặt đúng chỗ trước và sau khi mài.
- Sản phẩm đạt hiệu năng tối ưu khi dùng kèm với hạt mài kim cương Kemet và dầu bôi trơn Kemet.

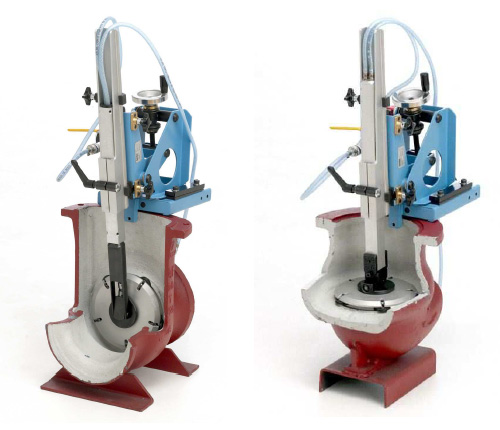

Máy mài van Model FL có thể mài ngang hoặc dọc (Horizontal or vertical grinding):
+ Bạn có thể tùy chọn để mài van cầu (model FL-B), van cổng và nêm (FL-C) hoặc cả hai (FL-BC). Máy mài van dễ dàng được thiết lập để mài cổng nêm bằng hệ thống kẹp hiện có.
+ Máy mài van được thiết kế để tương thích có thể được chuyền động từ giá treo băng ghế và được điều khiển bởi động cơ chạy bằng khí nén hoặc chạy bằng điện. Thiết bị mua ban đầu cho phép mài van phạm vi đường kính tương đối nhỏ và dễ dàng có thể được nâng cấp thuận tiện để thích hợp mài van với phạm vi lớn hơn. Mức độ linh hoạt độc đáo này có nghĩa là máy mài này có thể dễ dàng phù hợp đa dạng nhu cầu của khách hàng.
+ Giấy mài kemet đã được kiểm tra, chứng minh và trang bị hoàn hảo để phù hợp với máy của bạn trong các điều kiện mà nó sẽ hoạt động.
Kích thước các bộ phận cấu thành hệ thống máy mài (Possible valve grinding range for model FL):
A= 62-300 mm (2.5-12 inch).
B= 39 mm (1.56 inch) min.
C= 100mm (4 inch) min - 600mm (24 inch) standard - 1000 mm (60 inch) max (option).
D= 80- 507 mm (3.20-14.8 inch).
L= 570 mm (22.8 inch) min.
Carrying case Model FL-BC 200 760 x 560 x 280mm (30.4x 22.4x 11.2 inch) Total weight Model FL-BC 200 39 kg (87.8 lb)
Bảng thông số kỹ thuật:
Model | FL B 200 65-200mm (2”-8”) | FL B 300 65-300mm (2”-12”) | FL C 200 65-200mm (2”-8”) | FL C 300 65-300mm (2”-12”) | FL BC 200 65-200mm (2”-8”) | FL BC 300 65-300mm (2”-12”) |
---|---|---|---|---|---|---|
Base unit | ||||||
Bottom plate for grinding gate valve wedges | option | option | ||||
Drive shaft for gate valves | option | option | ||||
Drive shaft for globe valves | option | option | ||||
Electric drive unit 110 or 220V | option | option | option | option | option | option |
Pneumatic drive unit (6-7 bar) | option | option | option | option | option | option |
Regulator for pneumatic drive unit | option | option | option | option | option | option |
Holder for drive shaft. Maximum depth 600mm (24”) | ||||||
Holder for drive shaft. Maximum depth 900mm (36”) | option | option | option | |||
Driving head FL ø 65mm (2.5") | ||||||
Driving head FL ø 80mm (3”) | ||||||
Driving head FL ø 100mm (4") | ||||||
Driving head FL ø 125mm (5") | ||||||
Driving head FL ø 150mm (6") | ||||||
Driving head FL ø175mm (7") | option | option | option | option | option | option |
Driving head FL ø 200mm (8") | ||||||
Driving head FL ø 225mm (9") | option | option | option | option | option | option |
Driving head FL ø 250mm (10") | option | option | option | |||
Driving head FL ø 300mm (12") | option | option | option | |||
FL grinding head ø28mm (1.1") | ||||||
FL grinding head ø35mm (1.4") | ||||||
FL grinding head ø 40mm (1.6") | ||||||
FL grinding head ø 50mm (2") | option | option | option | option | ||
FL grinding head ø 70mm (2.8") | option | option | option | option | option | option |
Conical segments in different angles Ø65 – 200mm (2 ½” – 8”) | option | option | option * | option * | option | option |
Transport and storage case with tools required to operate the FL | ||||||
Grinding discs rough, medium and fine ø 28/35/40mm |
